选滤油机,就到【天正华意电气设备有限公司(三亚分公司)tianzh3611-50】,5年生产经验,案例遍及全国100多个城市,客户满意度高,期待与您的合作,联系人:杨经理,地址:平度市平安路2号。

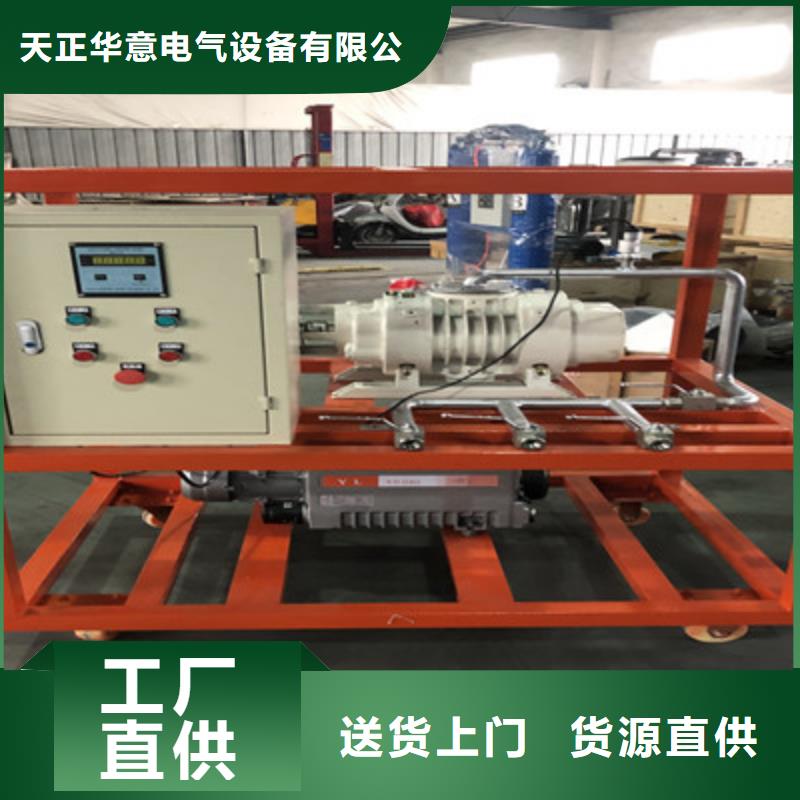

滤油机双级真空滤油机技术方案及配置 一、技术特性及配置介绍：1、净油能力：150L/min 2、适用于： 1）变压器油的脱气，脱水和过滤杂质2）变压器的绝缘干燥及现场绝缘油处理3）电气设备的真空注油4）符合标准：DL/T521—2004 《真空净油机验收及使用维护导则》3、基本参数：序号 项目 技术参数、配置、性能介绍1 流量 150L/min 9000L/h2总功率（KW）96KW3 工作真空度-0.06～ -0.099MPa 4真空压力≤100 Pa5 含水量 ≤3 ppm6工作油温20～ 80℃7 工作压力≤ 0.5MPa8 电源 380V/50HZ(三相四线)9过滤精度≤1μm10进口管径Φ 50mm 11防护等级仪器仪表防护等级IP65 12噪音≤ 70dB13出口管径Φ 50mm 14油进出软管10m 15连续工作时间≥ 200h16平均无故障时间 ≥ 8000h17处理后油质量指标⑴ 净化油中含水量： 原油≤ 50 PPm ；净化油≤ 5PPm（GB/T7600）⑵ 油中含气量：≤ 0.1％ (GB/T423)⑶ 过滤精度：≤5μm ⑷ 机械杂质 无 (GB/T511)⑸ 击穿电压 原油＞15KV⑹ 净化油＞击穿电压＞75kV（球级）（DL/T521）13制造标准⑴ 电力部行业标准DL/T521-2004；⑵ 机械工业部JB/T5285-2001。14真空滤油机外观 真空脱气罐、电加热器、冷凝器支撑钢架等装备质量应完整无损，连接无松动。焊接部位无焊瘤、毛刺、锈斑，产品表面采用喷塑工艺，采用不锈钢螺栓进行连接，表面应光洁明亮。

滤油机质量及服务保证①公司所提供的真空滤油机将严格按照DB/T521-2004有关标准设计、制造、验收和服务。②严格按照技术协议或需方要求，提供设计符合相关标准、制造质量合格的产品，如设备不能满足需方要求可无条件退货。③设备整机三包两年 。便携式温度校验装置使用说明书1.概述便携式温度校验炉采用高稳定控温仪，均热块采用导热较好的合金材料。在技术上与国内外先进技术同步，在被插入深度、水平温场、垂直温场等技术方面处于领先水平。在所需的温度范围内使用，它可方便的设置并产生所需温度。它体积小、加热快速、控温稳定、无污染等特点，可将温度传感器与仪表进行整体校验，因此它易于携带，使用方便，易于快速可靠的温度校准，广泛应用于机械、化工、食品、药品等行业。2．操作方法：操作前准备工作如下：1、检查按钮开关是否弹起。2、温控表中参数如下：系统功能选择Func、 参数密码锁Loc。2．1 制热具体操作步骤如下：2.1.1接通电源，先将模式开关置于中间的“停”档。再依次打开总电源开关及电源插座上方的风扇开关。(注：风扇从头到尾都要一直开着，如果不开的话会导致元器件损坏。切记！！！)2.1.2 打开温控仪开关，温控表开始运行。所看到的界面即为基本界面。2.1.3 设定温度点及系统模式。1) 在基本界面中，，点按一下设定键SET放开，进入设定温度设置，按移位键、增加键、减少键将SV窗口的数字值设为需要的温度点之后，再按一下设定键SET将设定温度点进行确认保存。2) 再按一下左端的设定键SET,出现系统选择功能Func值调整为0，系统为制热模式。3） 按住左端的设定键SET并保持约3秒回到基本界面，设定结束。2.1.5 将模式选择拨到“制热”档，这样，进行升温制热。2.1.6 当PV窗口的实际炉温和SV窗口的设定炉温接近时再恒温20分钟即可进行热电偶的检测。2.1.7 检测完毕后，将模式选择开关置于“停”档，实际温度回到室内温度左右时，依次关闭温控仪开关，风扇开关和总电源开关，切断电源。

滤油机抗燃油专用滤油机工作原理当滤油机工作时，油液在内外压差的作用下首先经进油口进入初滤器，大颗粒杂质被滤除；经滤除大颗粒杂质后的油液由进油泵泵入二级过滤器，滤除油液中的细微颗粒杂质；油液在压力作用下继续进入聚结分离器内，脱除油液中的大量水分；然后油液进入加热器进行热交换加热；经加热后的油液继续进入极低气压的真空分离器内，在真空分离器内油液先形成雾状，再形成膜状，使其在真空中的接触面积扩大为原来的数百倍，油中所含的水分在高热、高真空度、大表面，高抽速的条件下得到快速汽化并由真空系统排出；经脱水、脱气后的油液再经输油泵泵入精滤器去除油液中的微粒杂质；油液在压力作用下继续进入超微粒过滤器，其内为复合微孔结构的过滤材质能有效滤除油液中的超微颗粒杂子，经出油口流出的油液即为净化油，从而完成整个油液的净化过程。若油液需进行除酸、脱色处理时，经脱水、脱气后的油液再经输油泵泵入再生器内，其内设有除酸、脱色吸附剂，能有效去除油液中的酸性物质及色素；经再生器除酸、脱色后的油液在压力作用下继续进入超微粒过滤器滤除油液中的超微颗粒杂子。
