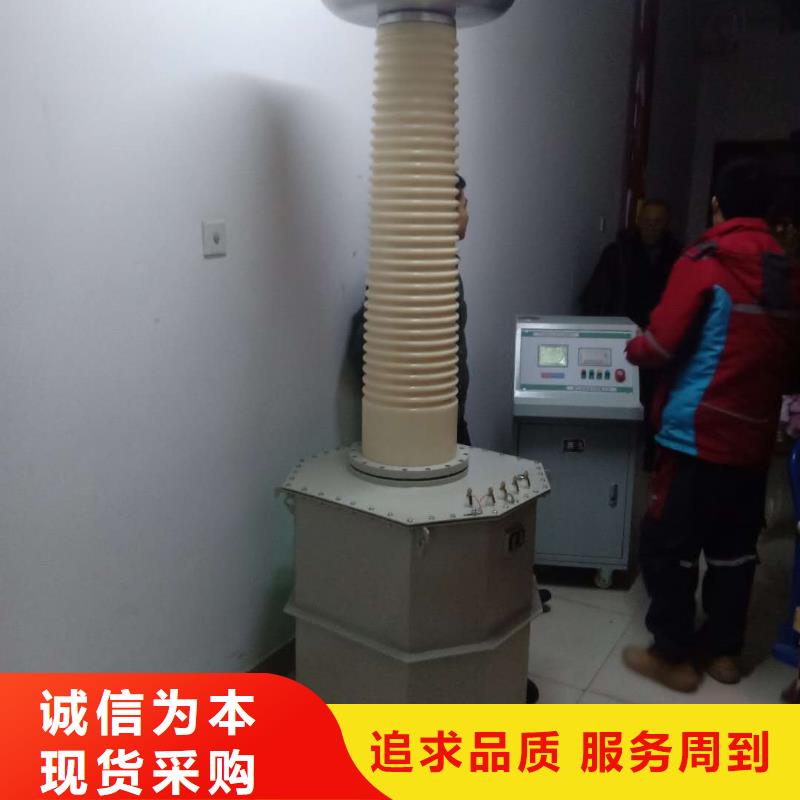

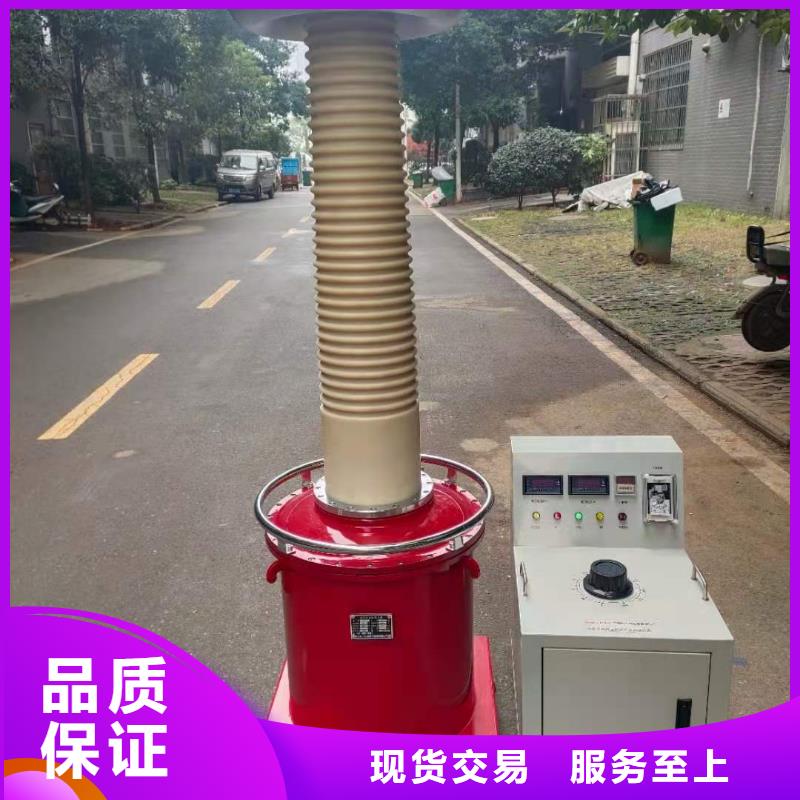

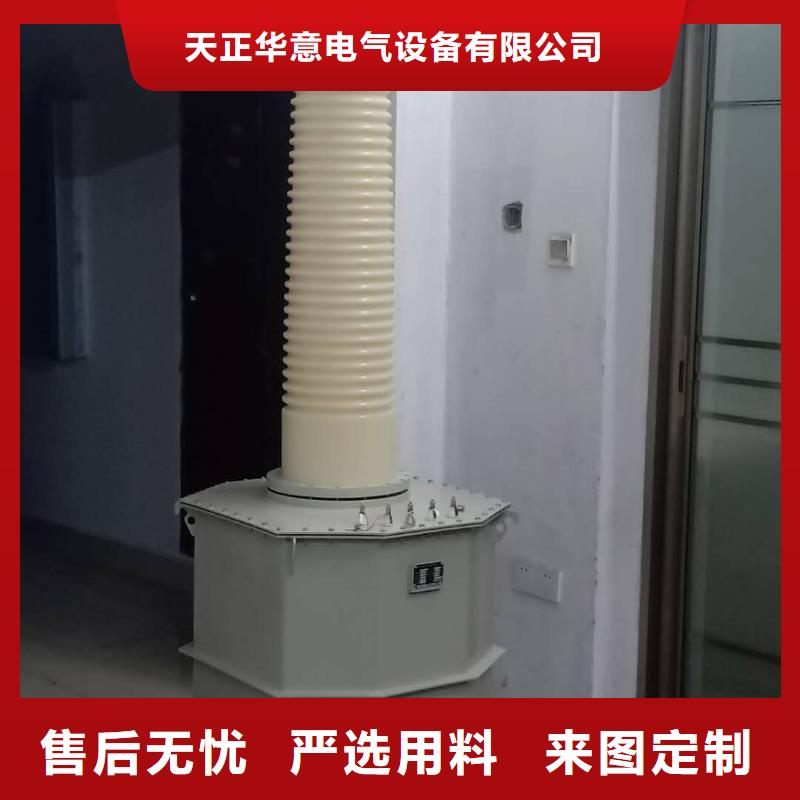

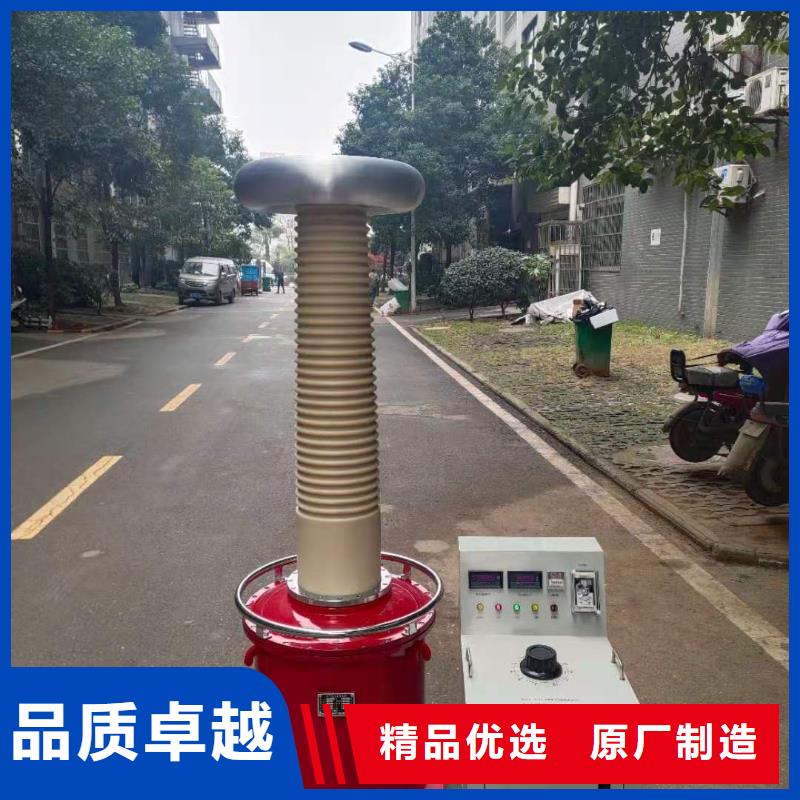

试验变压器当三台试验变压器作串级联接时，则三台容量之比为3:2:1，总容量同样为第I台容量，总电压为三台输出电压之和。注：无论两级串、三级串，输出电流严禁超出一级额定电流。说明：本公司可提供外附整流装置。在现场可方便获得直流高压试验电源。试验变压器高压尾和测量线圈尾端在内部联接，使用时第I级高压尾连同外壳必须良好接地，第II级和第III级连同外壳必须固定电位，因此第II级和第III级外壳电位是U和2U，必须置放在绝缘支架上，并与人保持足够距离。七、注意事项试验设备的布置，对人身和周围要有足够的距离。尽量避免在人员过道上布置设备及施放高压试验引线。试验现场应安装围栏，悬挂“止步！高压危险”标示。试验高压引线要有支撑或牵引绝缘物。每隔一段及电缆另一端应派人看守，防止有人靠近和从底下穿过。直流高压试验微安表处在高电位，除有屏蔽盒外，还应有过流自动保护装置，以防止突发性击穿短路或放电时表烧坏。工频耐压试验，请注意验算设备容量是否足够，并能避免发生谐振。工作地线（高压尾、稳压电容末端接地线）与保护地线（控制箱外壳）应予分别可靠接地，试验中如有电源不规则摆动，必须影响高压输出稳定，此时应请电焊等冲击用电暂停片刻或查找其它原因。试验工作对气候（温度、湿度）的要求符合试验规程的要求，必须时采取屏蔽措施。试验过程中如发现电压表指针摆动大，电流表指示急剧增加或被试品有冒烟、跳火、焦味异常响声等应立即停止试验，切断电源，检查原因。高压测试工作要严格执行电力部颁发的工作规程的有关规定。八、装箱清单1、试验变压器 1台2、产品说明书 1本3、试验报告 1份

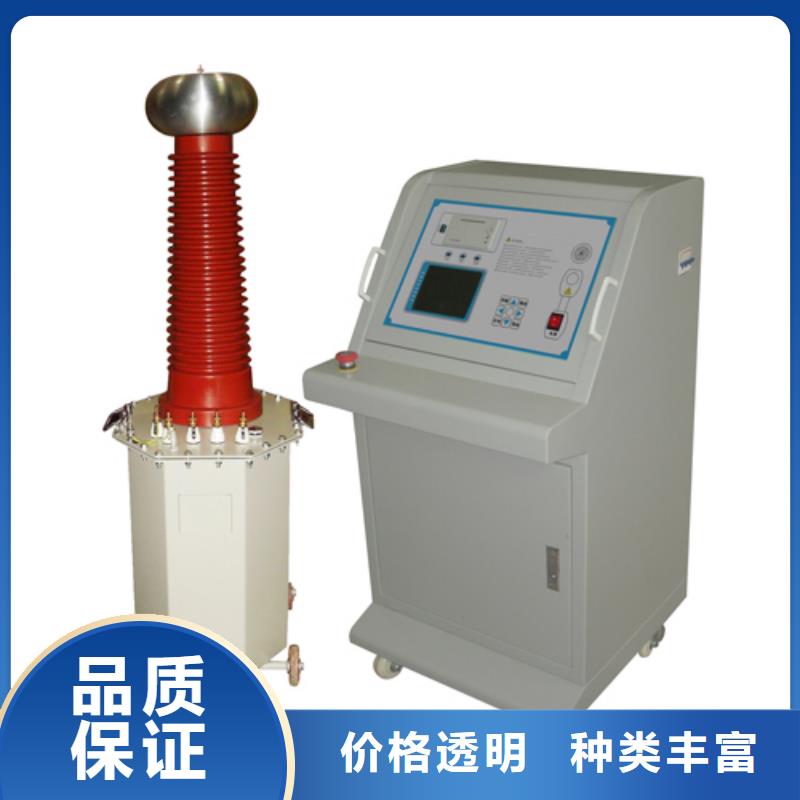

试验变压器使用方法1、单台使用1.1试验前，应将试验变压器的高压尾“ ┻ ”端可靠接地，且被试品的容量、输入电压、电流；输出电压、电流不得起过额定值，否则将危及人身与设备的。1.2操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。1.3按接线图接线。1.4准备工作和措施就绪，空试一次设备。1.5接上被试品。1.6合上电源，控制箱(台)停止指示灯亮。1.7按下启动按钮，启动指示灯亮，将调压器回到零位。1.8顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。1.9持续规定耐压时间并注视电流表及被试品。1.10耐压时间到，注视kV表并迅速将调压器回零。1.11用放电棒经电阻放电，然后直接接地放电。1.12高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。2、多台串激2．1概述我公司设计和生产用多台干式试验变压器串激组合成系列试验装置。由于分散组合都能方便使用，可适合现场多种需要。单个元件重量轻，运输和移动都很方便，使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。2．2工作原理串激系列高电压试验装置，除电压的一级试验变压器外，都在高压绕组中串绕激磁绕组，该绕组和后一级试验变压器初级绕组参数相同。由控制箱（台）供给第I级试验变压器的初级绕组电源。第I级高压绕组尾端和外壳接地，首端则和第II级试验变压器高压尾端及外壳连接。由第I级串激抽头供给第II级低压绕组的激磁电源，此时第II级试验变压器高压为第I级和第II级输出电压的叠加。同理，可叠加第III级。2．3组装接线2．4串级组合方式2．4．1当两台试验变压器作串级联接时，第I台与第II台试验变压器容量之比为2：1，总容量为第I台容量，总电压为两单台输出电压之和，电流为容量与总电压之比。例：5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5 kVA ，总输出电压为100 kV，输出电流为50mA。

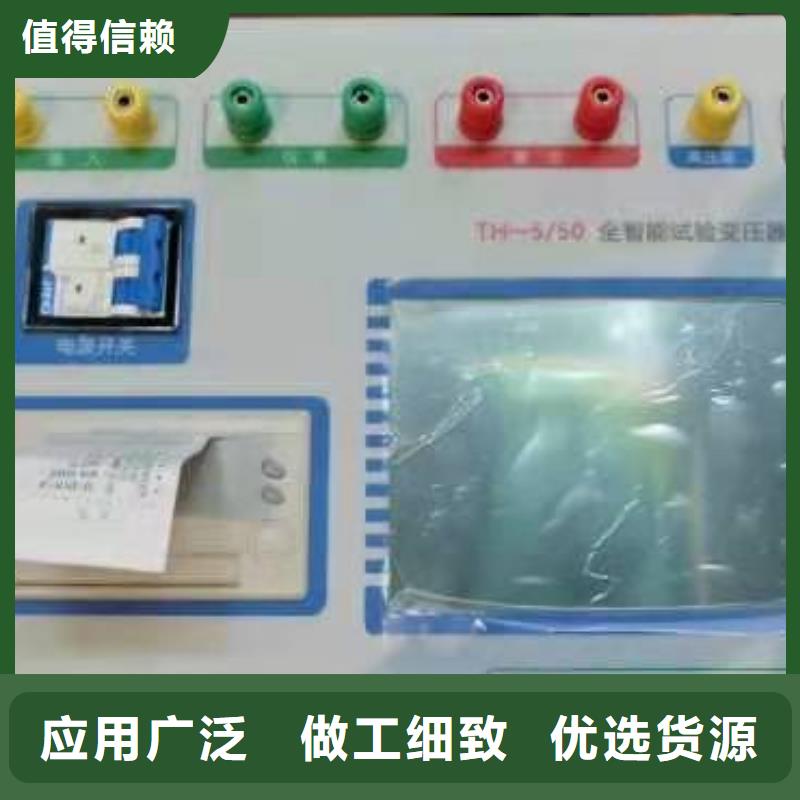

试验变压器参数设置操作步骤步骤1：按设置键进入参数设置状态。窗口1显示“setup-0”，窗口2显示“-AC-”，窗口3显示“XX.XXX”,即交流启动电压。解释：按上键可改变显示窗口3的数据，按右移键可改变显示窗口3要设定的位。步骤2：再次按设置键。窗口1显示“setup-1”，窗口2显示“-DC-”，窗口3显示“XX.XXX”,即直流启动电压。解释：按上键可改变显示窗口3的数据，按右移键可改变显示窗口3要设定的位。步骤3：再次按设置键进入通讯地址设置。窗口1显示“setup-2”，窗口2显示“ADDR”，窗口3显示当前值。解释：按向上键可改变显示窗口3的数据，按右移键可改变显示窗口3要设定的位。有效地址为000-255。步骤4：再次按设置键进入通讯速率设置。窗口1显示“setup-3”，窗口2显示“BAUD”，窗口3显示当前值。解释：按向上键可选择为9600或19200或38400。步骤5：再次按设置键进入保存状态。窗口1显示“setup-4”，窗口2显示“SAVE”，窗口3显示“Y—N”。解释：按右移键可改变显示窗口3闪烁位。当“Y”闪烁时再次按下设置键，仪表将保存本次修改，当“N”闪烁时再次按下设置键，仪表将不保存本次修改。另外，仪表进入参数设置后，如果连续1分钟没有按键，仪表将自动退出，而不保存设置。进入设置后，按锁定键，仪表将退出设置状态，而不保存设置。二、仪表后面板的接线使用说明:注意不要将高压引入电流端，应该先接负载再串入电流测试端再返回耐压仪低端！！！否则可能损坏校验装置！如遇返回端不接地的耐压仪，并且在测量电流时出现保护管保护现象，请将后面板上电流端的保护管拆下，待测量完毕后重新接上。如果能保证永远不接错线，后面板外接保护管可以永远不接。
