紫铜排主要生产工艺及潜在污染环节紫铜排的生产通常包括以下流程，每个环节均可能产生污染物：1. 熔炼与铸造原料准备：以紫铜（纯铜）为原料，可能涉及废旧铜料回收。若原料含杂质（如油脂、山南乃东涂层），预处理过程可能产生废气、山南乃东本地废水。熔炼过程：废气污染：高温熔炼时可能释放含烟尘（铜氧化物）、山南乃东同城酸性气体（如含硫化合物，若原料含杂质）的废气，若未处理直接排放会污染空气。废渣污染：熔炼产生的炉渣（含铜及其他金属氧化物）若未妥善处理，可能造成土壤重金属污染。铸造环节：熔融铜液浇铸为铜坯，冷却过程可能使用冷却水，若冷却水循环系统管理不当，可能产生含热污染或少量油污的废水。2. 轧制与加工轧制过程：噪声污染：轧机运行产生高分贝噪声，影响车间环境及周边区域。油污染：轧制过程中使用润滑油或轧制油，若泄漏或挥发可能污染土壤、山南乃东水体，或产生挥发性有机化合物（VOCs）废气。表面处理：部分工艺需对铜排表面进行酸洗（如去除氧化皮），产生含铜离子、山南乃东酸液的废水，若未经处理直接排放会导致水体重金属超标及 pH 值失衡。若涉及电镀（如镀锡、山南乃东镀镍），可能产生含、山南乃东重金属（如镍、山南乃东本地锡）的废水，属于高毒性污染物。3. 切割与包装切割环节：可能产生金属碎屑（可回收），若未妥善收集可能造成固体废弃物污染。包装材料：使用塑料膜、山南乃东附近纸箱等，若处理不当可能产生白色污染或资源浪费。

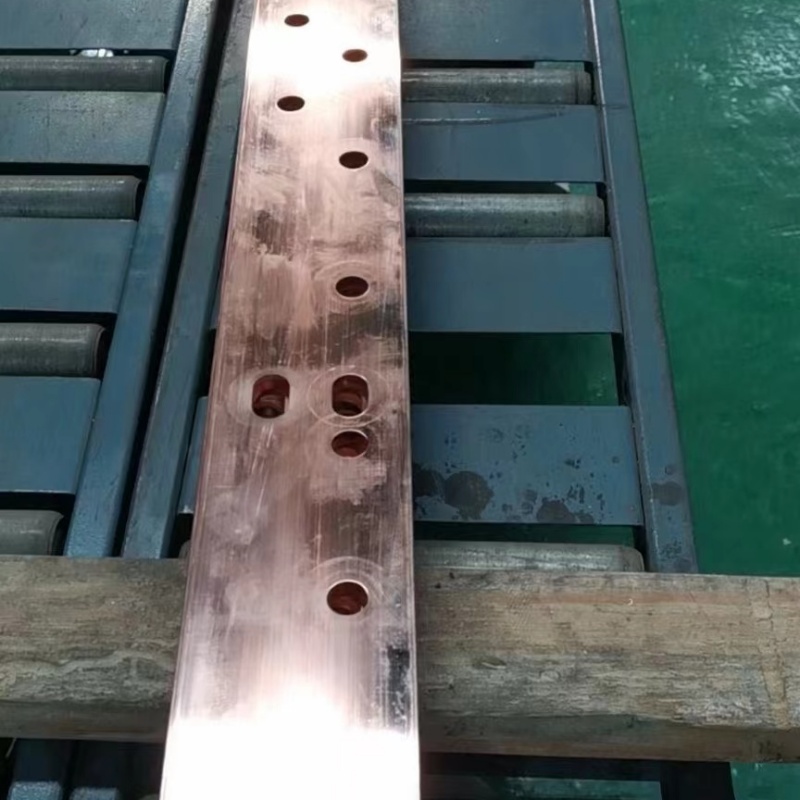

紫铜排（又称铜母线、山南乃东当地铜排）是一种横截面为矩形或倒角（圆角）矩形的铜材，具有高导电性、山南乃东同城导热性、山南乃东本地耐腐蚀性和良好的加工性能，广泛应用于电气、山南乃东同城电子、山南乃东机械制造等领域。以下是关于紫铜排的详细介绍：一、山南乃东本地材质与规格材质主要成分为纯度≥99.9％ 的紫铜（T2、山南乃东TU1 等牌号），其中：T2 紫铜：含微量氧，导电率≥ IACS，广泛用于电气领域。TU1 无氧铜：氧含量≤0.003％，纯度更高，用于高要求导电场景（如真空电子器件）。杂质控制：铅（Pb）≤0.01％、山南乃东铋（Bi）≤0.001％（防止热脆），硫（S）≤0.005％（防止冷脆）。规格截面尺寸：宽度：10~120 mm（常用 15、山南乃东同城20、山南乃东30、山南乃东当地40、山南乃东同城50、山南乃东同城60、山南乃东80、山南乃东附近100、山南乃东当地120 mm）。厚度：3~12 mm（常用 3、山南乃东附近4、山南乃东5、山南乃东本地6、山南乃东本地8、山南乃东附近10、山南乃东附近12 mm）。长度：通常为 2~6 米，可根据需求定尺加工。表面状态：光亮面（酸洗 / 镀锡）、山南乃东本地氧化面（自然状态）。二、山南乃东生产工艺紫铜排的生产工艺以挤压和轧制为主，辅以拉伸、山南乃东本地退火、山南乃东本地表面处理等工序，具体流程如下：1. 原料准备熔炼铸造：将电解铜熔炼成铜液（温度约 1150℃），加入磷（P）脱氧后，浇铸成矩形铸锭（截面尺寸通常为 120×20 mm~160×40 mm，长度 1~3 米）。铸锭处理：铣面 / 剥皮：去除表面氧化皮和缺陷层（厚度约 2~3 mm），避免影响成品表面质量。加热：轧制前需将铸锭加热至 800~900℃，降低变形抗力。2. 轧制工艺（主流方法）通过轧机将铸锭轧制成目标尺寸的铜排，分为热轧和冷轧：热轧阶段：使用二辊或四辊热轧机，通过多道次轧制将铸锭厚度从 40 mm 减至 8~12 mm，宽度从 160 mm 减至 100~120 mm。优势：生产效率高，适合大规格铜排；缺点：表面粗糙度高（Ra 12.5~25 μm），尺寸公差较大（±1.5％）。冷轧阶段：对热轧后的铜排进一步冷轧，通过减薄厚度（如从 12 mm 轧至 3 mm）和校平，提高尺寸精度（公差 ±0.1 mm）和表面光洁度（Ra 3.2~6.3 μm）。冷轧过程中需多次中间退火（温度 300~500℃，保温 0.5~2 小时），加工硬化，恢复塑性。3. 挤压工艺（适用于异形排或厚壁排）将加热后的铸锭放入挤压机，通过模具挤出矩形截面铜排。优势：可生产壁厚≥5 mm 的厚铜排或带倒角、山南乃东当地凹槽的异形排；缺点：效率较低，成本较高。4. 后续处理表面处理：酸洗：用 10％~15％ 硫酸溶液去除氧化皮，露出光亮铜表面（适用于导电场景）。镀锡 / 镀镍：通过电镀工艺在表面形成锡层（厚度 5~10 μm）或镍层，防止氧化并提高焊接性（如配电柜铜排）。校直与切割：用矫直机弯曲（直线度≤2 mm/m），按定尺长度切割（精度 ±5 mm）。性能检测：导电率测试：涡流法检测，确保≥ IACS。力学性能：拉伸试验（抗拉强度≥205 MPa，伸长率≥30％）、山南乃东附近硬度测试（HV 60~80）。尺寸与表面：游标卡尺测量厚度 / 宽度，目视检查表面裂纹、山南乃东附近凹坑等缺陷。
