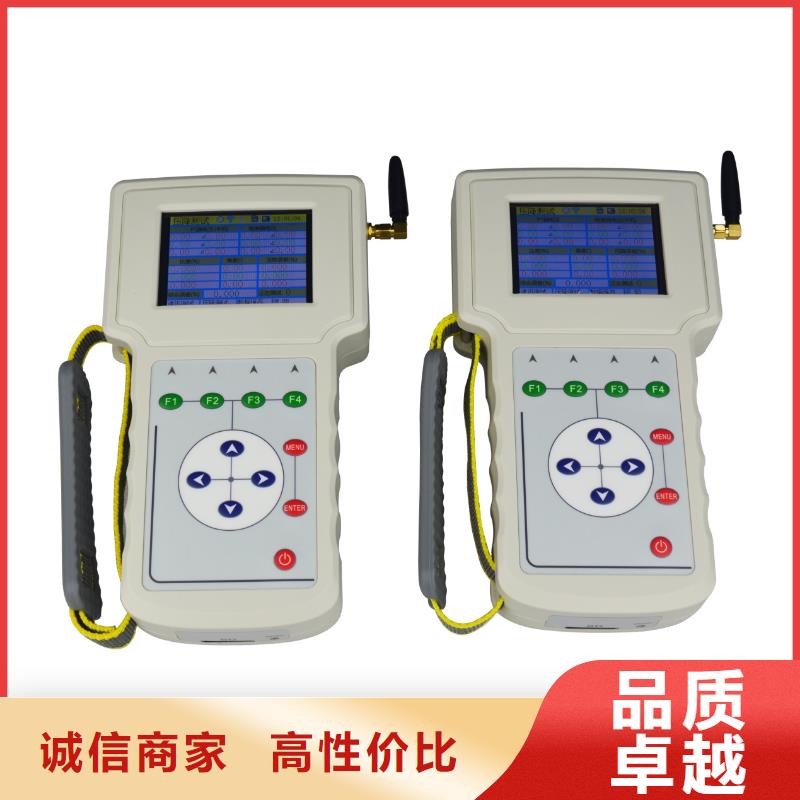

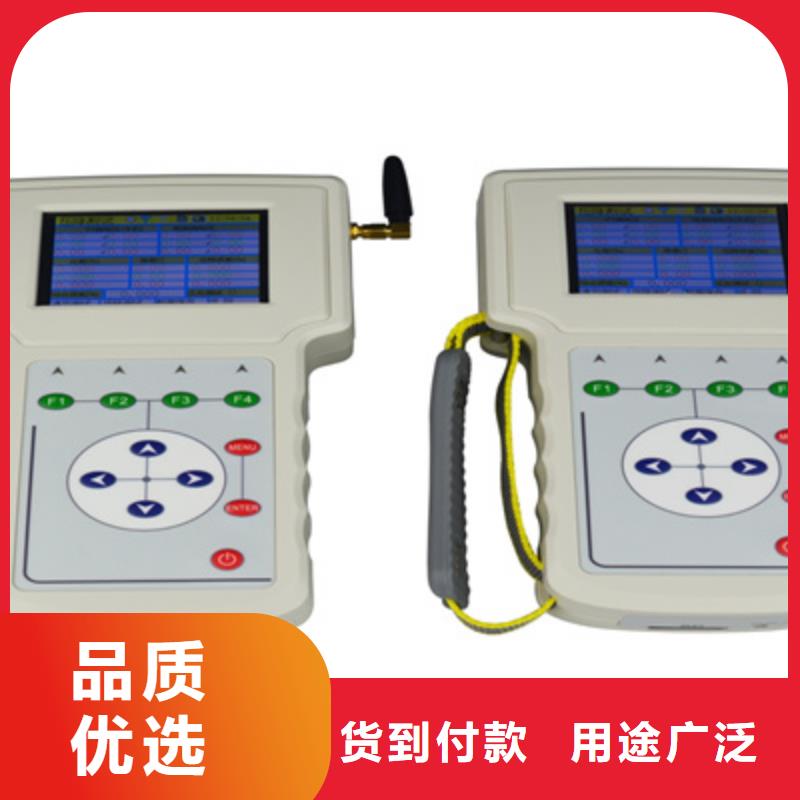

二次压降负载测试仪 测试步骤为了保证各测试项目的精度，必须严格按照测试步骤进行。压降测试：步：将仪器上PT侧的测试线和WH侧的测试线均连接到被测计量装置的PT出线端子处；（具体接线方法见后节说明）第二步：进入相应的自校界面（三线或四线）进行自校；第三步：在不关机的情况下，将仪器WH侧的测试线用放线盘布线到被测计量装置的表计的电压接线端子；（具体接线方法见后节说明）第四步：进入相应的测试界面（三线或四线）进行测试；第五步：将测试结果打印出来，测试完成。六、使用方法1．三线压降自校接线方法三线自校接线方法如图十九。图十九2．三线压降测量接线方法三线压降测量接线方法如图二十。图二十3．四线压降自校接线方法四线自校接线方法如图二十一。图二十一4．四线压降测量接线方法四线测量接线方法如图二十二。图二十二5．三线PT负荷测试方法三线PT负荷测试时，电压线B相跟N相短接，钳Ia、钳Ic分别夹A相、C相电流，钳Ib不夹。见图二十三。图二十三6． CT负荷测试方法CT负荷测试时，接线如下图。见图二十四。图二十四7．四线PT负荷测试方法四线PT负荷测试时，钳Ia、钳Ib、钳Ic、分别夹A相、B相、C相电流。见图二十五图二十五七、打印功能每做完一项试验，按F4键均可将测试结果打印出来，每种项目的数据类型各有不同，此处不一一介绍。在结果查询时按下F4键也可将当前正在浏览的记录中的数据打印出来。八、电池维护仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。九、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查接线是否正确。4．使用有地线的电源插座。5．不能在电压和电流过量限的情况下工作。6．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。

二次压降负载测试仪技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、标准电能脉冲常数标准电能脉冲常数：内置互感器常数（FL）＝10000 r/kW·h ，钳型互感器常数（FL）：

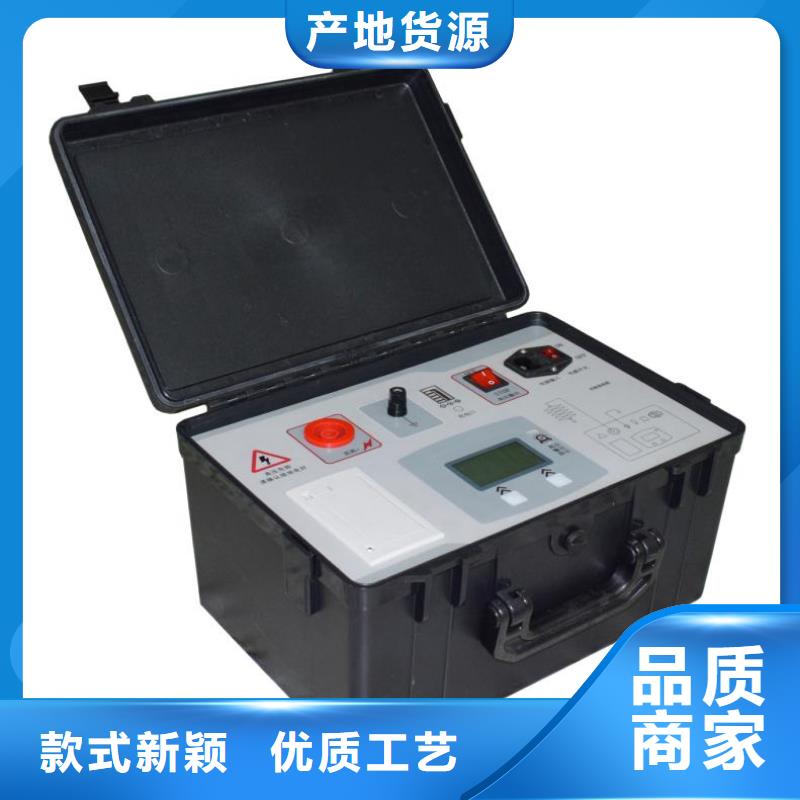

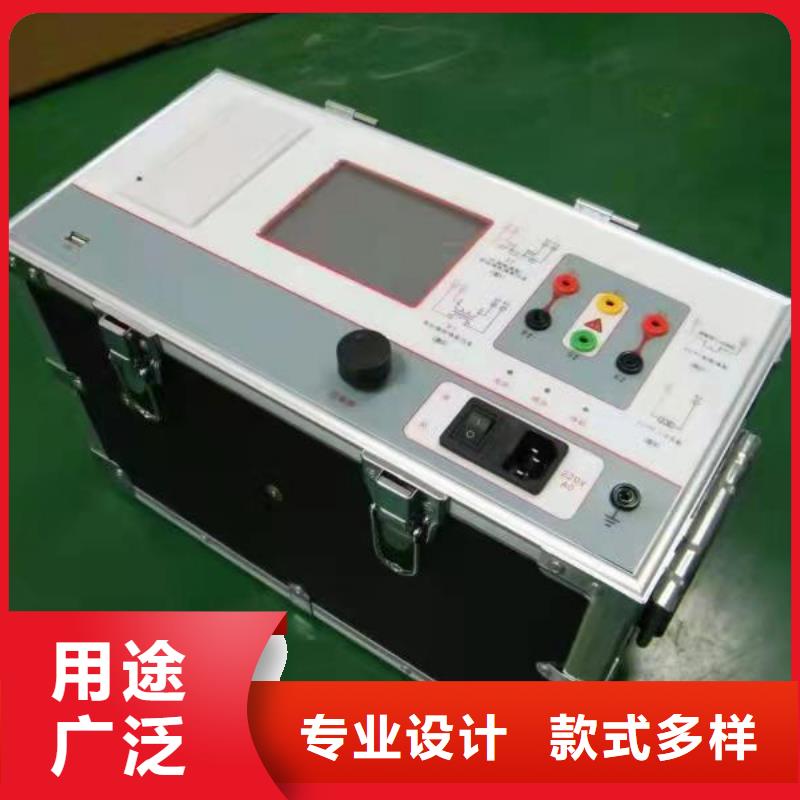

二次压降负载测试仪负荷测试仪，主要用于现场检测CT/PT的二次实际负荷，单机输出电压0～50V。试验结束后，设备快速显示测试结果，支持现场打印，省去了人工记录等繁琐劳动，操作简单方便，提高工作效率，是一种性价比较高的高科技产品注意事项1、为了人身及设备，使用前请详细阅读说明书，并严格按照要求规范操作。2、试验前请将仪器可靠接地，实验中严禁触碰所有测试端子。注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。章、主要特点一、可靠：单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加可靠。二、符合检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；符合相关检修规定。 三、功能齐全：可检测CT/PT的二次负荷项目，轻松实现一机多用。四、接线方式简单：采用单电源输入端口；仅有2个测试端口就可完成CT/PT的负荷测试项目，接线方式简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；五、测试范围大：CT负荷测量范围0～60Ω，PT负荷测试范围0～500VA。六、操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。八、体积小，重量轻：同类产品中体积小、重量轻、方便现场使用。第二章、主要测试功能和技术参数主要功能和技术参数工作电源： AC220V±10V电源输入和输出频率： 50～60Hz设备电源输出波形： 正弦波单机输出电压： 0～35VCT负荷测试范围： 0～60ΩPT负荷测试范
