直流高压发生器,【天正华意电气设备(聊城市分公司)tianzh3611-50】拥有7年生产经验,经久耐用,坚持以客户为中心,始终追求品质。我们厂家直销,为您提供直流高压发生器产品和贴心的服务,联系人:杨经理,地址:平度市平安路2号。

直流高压发生器也可作为电器设备的耐压试验装置。二、技术指标:1.直流高压输出： 35 KV2.冲击高压输出分10KV/20KV/30KV/35KV四档预先设置冲击高压: 0～35kv连续可调3. 内接储能电容: 2μF4. 冲击时间: 2～5秒5. 脉冲能量: 1225J6．输出电流：40mA7. 电压指示误差: ±2％8.电源电压:220VAC 50Hz9.环境温度:-10～＋50℃10.重量/体积 : 20kg / 380×260×260 mm三、仪器操作：首先熟悉仪器的面板结构，弄清楚各个开关旋钮的功能特征。器面板结构如下图所示： 需要特别说明的是：“冲击高压选择”——对于冲击高压的输出进行预选。旋钮指示的电压值代表机内放电球隙击穿的大约电压值（即加到被测故障电缆上的冲击高压值）。放电球间隙的击穿电压为35KV。当“冲击高压选择”旋钮置于“0（放电）”位时，放电球隙靠拢，并将储能电容器和被测电缆上的残余电压自动泄放（自动放电）。“电压调节”——当高压启动后，右旋此电位器，可以从“高压指示”电表的示值读出实际加到放电球隙两端的直流电压值。“高压启动”——高压启动按钮，只有在“电压调节”旋钮左旋到底时，按压此按钮方可启动高压，“电压调节”才能起到调压作用。“冲闪电流”电表——在进行冲击高压试验过程中，此电表指示对机内储能电容的一次恒流充电电流。“高压指示”电表——实时指示加到放电球隙两端的直流高压和球隙的击穿高压。“保护指示”灯——放电电路过载指示。

直流高压发生器按一下复位钮，保护灯灭，测试仪进入测量待机状态；5、测试：按下测量钮约2秒钟后松开，测试仪便自动完成各种参数的测量，并将测量结果分别记忆在两块表头上，待放电灯亮后更换试品。再按一下测量钮，即可进行下一次测量。五、误差调整如果仪器使用一段时间后，发现有误差，则须进行调整。即：接好试品，取一块标准高阻电压表并接在高压端与地（外壳）间，按下测量钮不放，看仪器示值与标准表示值是否相等。如不相等，则须调整仪器表头背面的基准电位器，直到两值相等为止。如下图所示：六、注意事项1、除严格执行本操作规程外，还必须严格执行常规高电压操作规程；2、放电灯亮前，表示有高压输出，严禁人为触及高压电极或更换试品；3、非专业人员，不得擅自打开外壳检修；4、在测量过程中，如果保护灯亮，表示试品短路或开路，或U1mA＞量程，或试品接线接触不良，此时，高压已自动关闭，待放电灯亮后，按一下复位钮，将恢复到测量状态。七、售后服务本产品保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

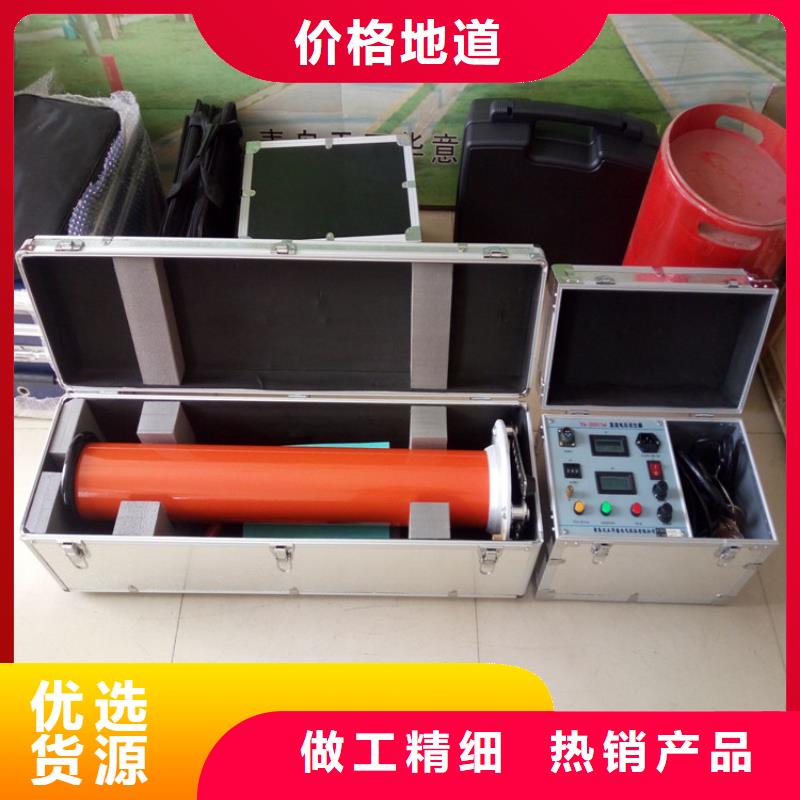

直流高压发生器如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。六、故障检查与处理现象原 因处理1电源开关接通后绿灯不亮且风扇不转。1 电源线开路。2 电源保险丝熔断。更换电源线。更换保险丝。2按绿色按钮绿灯不亮。调压电位器未回零。电位器回零。3按绿色按钮绿灯亮，一升压绿灯灭，红灯亮。高压输出端搭地试品短路。检查输出电缆。检查被试品。4升压过程中绿灯灭，红灯亮。试品放电或击穿，过压或过流保护动作。检查被试品。重新设置整定值。七、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4 ．备用保险丝 若干5．电源电缆1根6．专用接地线 1组7．放电棒 1根8．水电阻或限流电阻1根9 微安表1块八、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。九、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见。
