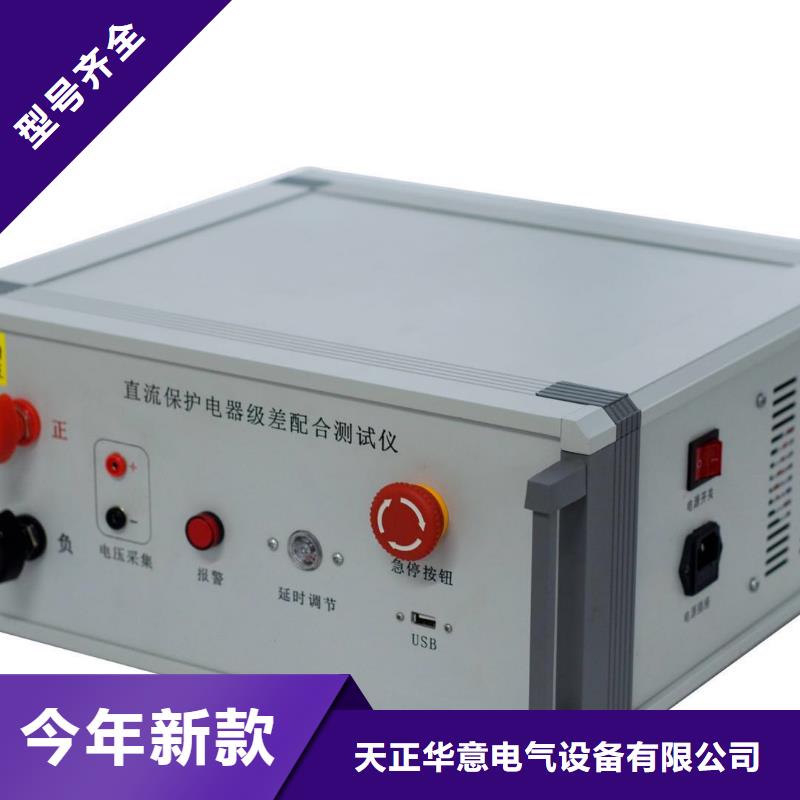

【电器综合试验台】微机继电保护测试仪优良工艺

浙江杭州电器综合试验台系统具有实时、并行、动态监测（设计范围：50路检测点）继电器的测试电气性能指标；3、程序可控制测试继电器数量、试验次数、动作频率率、线圈电压、停机方式（停机方式：试验次数到达先前设置数值，自动打印电气性能报表，自动停止试验，声光报警；）等各种试验；4、程序可自动记载每组触点多达100次的失效记录，终在报表中体现；5、软件界面四、设备基本要求?环境温度：-5℃— 45℃；?相对湿度：≤85％RH；?动力电源：三相五线制：AC380V±10％；单 相：AC220V±10％；频 率：50HZ；气 源：压缩空气经干燥器处理后输入压力不少于0.6Mpa，压力波动范围： 10％；五、设备配件选购品牌序号设 备 名 称品牌或产地备 注1气动元件AirTAC/ SMC2光电开关OMRON/沪工3接近开关OMRON/沪工4指示灯、按钮、继电器施耐德/正泰5直线导轨上银/ THK6PLC及控制模块西门子7触摸屏威纶、台达8伺服电机及驱动器松下、台达9轴承NSK10开关电源明伟11振动台可由客户指定三位一体12高低温箱可由客户指定六、设备资料序号名 称份 数备注1设备操作说明书1如有其它增加项后补2易损件清单13U盘备份电子文档1七、验收条件A．设备的安装、调试设备到甲方后（下货），乙方负责以下工作：?和甲方共同检查设备包装箱是否完好无损，开箱检查设备是否完好，并与甲方按照装箱单清点货物是否齐全。?调整设备和调试工装，试加工产品并达到全部技术指标。

浙江杭州电器综合试验台试验台型号：TH-III型 ? 输入电源电压 3AC380/50HZ输入电源容量 15kVA电压输出范围 AC 0～400V； DC 0～120V电流输出范围 AC 0～1000A；DC 0～1000A时间测量范围 0.05S～999.9S(手动) ? 参考外形尺寸 2000×712×1350（长宽高）mm 一．技术标准1.《TB/T 2557-2006《铁路客车电气综合柜》中元器件的检测要求以及适用的版本的标准、行业标准、铁路总公司（原铁道部）技术规范。如标准出现矛盾则按标准执行或按双方商定的标准。三、技术要求1.电源：单相380V±10％，50Hz2.环境温度：-10 ~ 45℃　3.环境湿度：≤90％4.测试精度：1％5.本试验台能实现的功能: 测试电器元件直流空开、直流接触器性能测试；交流电压传感器线性度测试；直流电压传感器线性度测试；比流器线性度测试；在线绝缘检测装置线性度及保护输出动作测试；直流电源模块：空载、负载试验；直流电源模块：充电模块：空载、负载试验；触摸屏、PLC及扩展模块综合性能测试。

浙江杭州电器综合试验台通用电机智能试验台使用说明书 一、概述本型电机试验台适用于煤矿电修车间电机检修过程和出厂试验之需。完成检修过程中定子线圈直流电阻，绝缘电阻，匝间绝缘性能以及绕组对电机壳体的工频耐用试验，电机正常运转后的出厂电参数测试，包括输入电流，电压，有功功率，功率因数及频率测试，所有试验项目由计算机控制，自动按程序一次性完成测试，并同步采集数据，生成试验报告。二、技术参数1、工作电压，：单相220V2、试验主回路电压：380V/660V/1140V＊200A3、主回路电流互感器变比：200A/5A,0.2级4、主回路电压互感器比例：1140V/114V,0.2级5、电参数测试：电压：（5～6000）±（量程×0.15％＋读数×0.15％）电流：（0.025～40）±（量程×0.15％＋读数×0.15％）功率：（U＊I量程）±（量程×0.15％＋读数×0.15％）功率因数（0.1～1.0）精度2个字功耗：15W6、匝间绝缘测试：脉冲峰值电压：0～5000V（100V步进）脉冲电容：0.01uF波前时间：0.1Μs测试精度：＜5％功耗：50W7、直流电阻测试：0～20Ω，0~2000Ω，精度0.2级8、绝缘电阻测试：0～2000MΩ，精度0.5级9、工频耐压：泄漏电流：0～100mA，输出电压:0～5KV测试精度：0.5级三、试验数据标准JB/T7565.1-2004矿用防爆型三相异步电动机通用技术条件
